Gli stent coronarici a rilascio di farmaco nella pratica interventistica contemporanea:
progetto STENT PANORAMA (Parte I)

Giulia Masiero1, Alberto Barioli2, Marco Borghesi3, Luca Donazzan4, Enrico Fabris5, Tommaso Fabris1, Chiara Fraccaro1, Andrea Gratta6, Daniele Giacoppo7, Davide Lanzellotti2, Mattia Lunardi8, Concetta Mammone8, Giuseppe Marchese9, Marco Mojoli10, Luca Nai Fovino1, Andrea Pascotto10, Filippo Zilio3, Gabriele Pesarini8

1Dipartimento di Scienze Cardiologiche, Toraciche, Vascolari e Sanità Pubblica, Università degli Studi, Padova

2Dipartimento Cardio-Neurovascolare, Azienda Ospedaliera Ca’ Foncello e San Giacomo, Treviso

3Dipartimento di Cardiologia, Ospedale S. Chiara, Trento

4Dipartimento di Cardiologia, Ospedale San Maurizio, Bolzano

5Dipartimento CardioVascolare, Azienda Sanitaria Universitaria Giuliano Isontina, Università degli Studi, Trieste

6Dipartimento di Cardiologia, Ospedale Santa Maria della Misericordia, Rovigo

7Dipartimento di Cardiologia, Azienda Ospedaliero-Universitaria Policlinico “G. Rodolico-San Marco”, Università degli Studi, Catania

8Dipartimento di Cardiologia, Dipartimento di Medicina, Università degli Studi, Verona

9Dipartimento di Cardiologia, Ospedale Madre Teresa di Calcutta, Ospedali Riuniti Padova Sud, Monselice (PD)

10Dipartimento di Cardiologia, Azienda Ospedaliera Friuli Occidentale - Ospedale Santa Maria degli Angeli, Pordenone

STENT PANORAMA is a project carried out by the Young Interventional Cardiologists of Triveneto coordinated by the Italian Society of Interventional Cardiology (GISE) Veneto delegation. The project includes two parts: the first, here reported, is aimed at describing in a standardized and easily usable way the main technological characteristics of the latest generation of the drug eluting stents (DES) that are most widely used in the Italian cath-labs. The second, to follow, will aim to summarize the main scientific evidence regarding the performance of individual devices with particular reference to subgroups of clinical interest. The ambitious goal of the STENT PANORAMA working group is to provide the interventional cardiologist with a thorough, practical, and functional knowledge of the DES currently available in the modern therapeutic armamentarium to promote a therapeutic strategy tailored to the patient.

Key words. Coronary stents; Drug-eluting stents; Ischemic heart disease.

INTRODUZIONE

L’idea di poter accedere al sistema vascolare dell’uomo al fine di studiarne l’anatomia e la fisiologia è stata l’intuizione fondante di tutte le tecniche di cardiologia invasiva. La transizione alle tecniche interventistiche, intrapresa in modo parzialmente fortuito da Judkins e Dotter nel 1963, quando assistettero alla ricanalizzazione dell’arteria iliaca durante un’angiografia aortica, conosce nel 1977 la sua declinazione coronarica con la leggendaria angioplastica mediante pallone eseguita da Andreas Grüntzig su paziente cosciente1,2. Assieme alle potenzialità terapeutiche che avrebbero portato ad uno sviluppo vertiginoso di tecnologie e tecniche operative, apparirono rapidamente evidenti anche i limiti della plain old balloon angioplasty (POBA) che, per non soffrire di elevati tassi di recoil precoce, necessitava di indurre un rimodellamento dissettivo della placca ateromasica, esitando non infrequentemente in ostruzione al flusso, parziale o completa, che poteva – ed in parte tuttora può – anche condurre il paziente a cure cardiochirurgiche in regime di urgenza. Considerando i fenomeni trombotici acuti, il progressivo recoil, i processi infiammatori e lo sviluppo di neointima, fino al 35-40% dei pazienti sottoposti a POBA perdevano il beneficio clinico ad un follow-up di 9 mesi dalla procedura indice3. La necessità di superare queste limitazioni ha quindi dato impulso allo sviluppo degli stent che, a partire dal primo dispositivo approvato dalla Food and Drug Administration (FDA) (Palmaz-Schatz, Johnson & Johnson, 1987), sono stati e tuttora sono fulcro di innovazione concettuale, tecnologica e metodologica4. Nelle sue declinazioni originali lo stent metallico (BMS) si è dimostrato efficace nel ridurre il rischio di occlusione vascolare acuta e di recoil/restenosi rispetto alla POBA, anche se è stata l’introduzione di stent medicati (DES) sempre più performanti, efficaci e sicuri ad abbattere il fenomeno restenotico dal 15-40% delle piattaforme non medicate alle attuali incidenze <10%5-8. Il risultato clinico complessivo del trattamento interventistico moderno è in ogni caso frutto dell’integrazione tra utilizzo di tecnologie evolute, affinamento delle tecniche invasive ed applicazione di terapia medica ottimizzata. Sul versante interventistico, DES di nuova concezione, imaging intravascolare, test di fisiologia coronarica e dispositivi adatti al rimodellamento dell’ateromasia calcifica, costituiscono buona parte dell’arsenale diagnostico-terapeutico a disposizione dell’emodinamista contemporaneo9-11. Tuttavia, gli eccellenti risultati della cardiologia interventistica non possono prescindere dall’individualizzazione della terapia. La scelta di tecniche e materiali sulla base dell’anatomia e della storia clinica del paziente non è un processo ovvio o univoco e richiede esperienza, cultura tecnico-scientifica e, infine, conoscenza della medicina basata sull’evidenza più recente e aderente al contesto considerato.

STENT PANORAMA è un progetto nato dall’esigenza di rendere più fruibili i dettagli tecnico-scientifici relativi ai DES di ultima generazione e maggiormente utilizzati nei laboratori di Emodinamica italiani. L’idea si è concretizzata grazie all’impegno della “nuova generazione” di interventisti del Triveneto coordinati dalla Società Italiana di Cardiologia Interventistica (GISE) delegazione Veneto. In considerazione dell’elevato numero di dispositivi presenti sul mercato, il gruppo di lavoro ha considerato rappresentativi della realtà nazionale gli stent presenti nella più recente procedura volta all’aggiudicazione della fornitura triennale mediante accordo quadro, di stent coronarici in fabbisogno alle Aziende Sanitarie della Regione Veneto e all’APSS della Provincia Autonoma di Trento (delibera n. 824 del 30/12/2020). La pubblicazione si compone di due parti. La prima, qui riportata, si propone di descrivere dettagliatamente le principali caratteristiche costruttive e tecnologiche dei DES considerati, in maniera standardizzata e facilmente fruibile. La seconda, che seguirà nel prossimo supplemento del Giornale Italiano di Cardiologia, avrà lo scopo di riassumere le evidenze scientifiche di elevata qualità (studi randomizzati, registri multicentrici di rilievo) relative alle performance dei singoli dispositivi con particolare riferimento a sottogruppi di interesse clinico, come ad esempio la presenza di diabete mellito, lesioni lunghe ed alto rischio emorragico. Intenzionalmente, questa pubblicazione escluderà il trattamento dei BMS, perché ormai di utilizzo aneddotico nell’interventistica coronarica, nonché degli stent bioassorbibili, perché tecnologicamente differenti, di utilizzo clinico difficilmente comparabile e con evidenze supportive molto più limitate rispetto ai DES di ultima generazione. L’obiettivo finale del gruppo di lavoro STENT PANORAMA è quello di aiutare il cardiologo interventista a conoscere approfonditamente, ma in maniera agevole ed immediata, i DES che ha a disposizione nell’arsenale terapeutico moderno. Questo obiettivo è al contempo semplice ed ambizioso: la scelta consapevole di una protesi endovascolare coronarica sulla base delle caratteristiche del dispositivo stesso e di quelle, spesso complesse, del singolo individuo rappresenta infatti un elemento chiave del successo della ricca strategia terapeutica che la cardiologia moderna può e deve offrire ai suoi pazienti.

COMPONENTI E CARATTERISTICHE DEGLI STENT CORONARICI A RILASCIO DI FARMACO

Disegnati per migliorare sicurezza ed efficacia del trattamento coronarico percutaneo, i DES di ultima generazione si compongono principalmente di tre elementi, analizzati di seguito nel dettaglio12-14 (Figure 1 e 2).







La piattaforma metallica

Il primo elemento è una struttura metallica adatta alla navigazione endovascolare, alla conformabilità all’anatomia individuale, all’adesione sul versante endoteliale per una percentuale della sua superficie variabile in base al design nonché al supporto radiale più o meno elevato nei confronti delle placche rimodellate. Tale struttura è generalmente composta da acciaio inossidabile o leghe di cromo-cobalto, nichel o platino originariamente realizzata con un design autoespandibile (Wallstent). Tuttavia, in ambito coronarico, la necessità di preciso e rapido posizionamento ed elevata forza radiale hanno rapidamente portato allo sviluppo di dispositivi montati su pallone (come l’originario Palmaz-Schatz) e dotati di struttura slotted-tube, cioè tubi di metallo tagliati con lavorazione al laser, che hanno rapidamente soppiantato i concorrenti basati sull’intreccio di fili metallici disposti circolarmente o a rete (coil e tubular mesh). I moderni DES sono attualmente basati su design slotted-tube o su modelli di coil evoluti in struttura sinusoidale e connessi secondo differenti architetture.

Direttamente correlata al design, l’architettura delle connessioni tra gli elementi tagliati al laser (link/connector) è fondamentale nel conferire flessibilità, navigabilità e forza longitudinale allo stent, nonché nel determinismo della dimensione delle celle aperte e conseguentemente della proporzione di parete vascolare coperta dalla struttura metallica. Un equilibrio complesso che deve armonizzare la necessità di accesso ai rami laterali con la riduzione del prolasso di placca e la diffusione e distribuzione spaziale del farmaco nella parete vascolare. Molte architetture diverse sono state sviluppate dai diversi brand e, ove utile, queste sono riportate negli specifici paragrafi dedicati ai vari dispositivi.

Altra caratteristica cruciale della struttura metallica è lo spessore di maglia (strut thickness) che influenza sia comportamenti meccanici come la deliverability, che elementi clinici come la perdita di lume al follow-up (late lumen loss) un parametro correlato alla proliferazione neointimale e, in ultima analisi, alla restenosi15-17. Con vantaggi significativi a favore delle piattaforme con strut thickness minore, gli stent si sono evoluti notevolmente a partire dai 160 µm delle prime declinazioni agli attuali 60-100 µm. Tuttavia, ulteriori riduzioni dello spessore di maglia andranno attentamente bilanciati con le necessità di visibilità, forza radiale ed altre caratteristiche fisiche dei dispositivi.

Alcune caratteristiche dei DES sono derivabili da test effettuati in laboratorio (bench test) e possono pertanto idealmente essere comparate per predire il comportamento di uno stent rispetto ai concorrenti18. Tuttavia, la difformità delle metodiche utilizzate per la rilevazione di tali caratteristiche può rendere difficile il confronto pratico sulla base di questi test. Riportiamo a seguire le definizioni maggiormente utilizzate in letteratura. Il recoil elastico è definito come la percentuale di variazione media del diametro di uno stent (alle estremità e al centro) misurato immediatamente dopo il gonfiaggio del pallone e dopo 2 min dallo sgonfiaggio. Similmente, il foreshortening è la percentuale di variazione nella lunghezza dello stent tra il gonfiaggio ed i 2 min successivi. La flessibilità (bending stiffness) è definita come la forza massima richiesta per ottenere una deformazione di 2 mm al centro dello stent durante una compressione deformante costante a 0.01 mm/s con lo stent ancorato alle estremità a due semicilindri di metallo. La forza radiale può essere stimata attraverso diverse metodiche che generalmente utilizzano superfici compressive parallele di lunghezza determinata capaci di misurare la forza espressa in Newton (N) richiesta per la riduzione programmata di diametro espressa in mm. Il profilo di ingresso (entry profile) è il diametro alla punta del sistema di rilascio (delivery system), mentre il profilo di attraversamento (crossing profile) è il diametro massimo a livello dello stent crimpato su pallone. Entrambe le misure sono espresse in micron o inches e si riferiscono a specifici diametri nominali dello stent per una migliore comparabilità. Infine, per la stima della radio-opacità, esistono diverse metodiche fluoroscopiche con analisi digitale del risultato in scala di grigi, ma la comparabilità di questi parametri è difficoltosa e la prova sul campo con l’apparecchiatura in dotazione è quindi di maggior valore.

Il polimero

Il secondo elemento, che non sempre è presente o permanente, è una componente polimerica, spesso composta da strati di molecole differenti, che viene miscelata al farmaco antiproliferativo regolandone la cinetica di rilascio19. I polimeri ideali per l’utilizzo umano dovrebbero essere perfettamente biocompatibili, non generare reazione infiammatoria o trombogenica, non avere meccanismi molecolari di interazione con il farmaco antiproliferativo, regolare la cinetica di rilascio nel modo più favorevole per il particolare dispositivo (generalmente cinetiche di rilascio a medio termine), essere biologicamente inerti e meccanicamente stabili a lungo termine una volta terminata l’eluzione (nel caso di polimeri stabili). La durata dell’eluzione può essere molto variabile tra le diverse piattaforme, variando dalle poche settimane fino ai 12 mesi, e può avvenire in maniera prevalente subito dopo l’impianto del dispositivo o essere più uniforme nel tempo fino al suo completamento. Alcuni DES possiedono polimeri biodegradabili (generalmente derivati degli acidi polilattico o poliglicolico) con cinetiche di degradazione variabili tra i 3 e i 14 mesi. Infine, il polimero può essere assente in alcune piattaforme DES trattate con un processo che rende la porzione abluminale in grado di contenere direttamente una versione dedicata del farmaco antiproliferativo, generalmente con accentuata lipofilicità. L’affinamento e l’evoluzione degli strati polimerici o l’utilizzo di tecnologie riassorbibili e polymer-free rappresentano soluzioni alternative ai possibili effetti avversi indotti da polimeri stabili di prima generazione, anche se in riferimento ai dispositivi polymer-free sono necessari ulteriori studi per chiarire le performance cliniche rispetto alle controparti dotate di polimero20.

Gli agenti antiproliferativi

Il terzo elemento costitutivo di ogni DES è rappresentato dal farmaco eluito. I farmaci antiproliferativi originalmente utilizzati nei DES sono il sirolimus (un derivato della rapamicina) e il paclitaxel (un derivato del taxolo)20. Il paclitaxel inibisce il disassemblaggio dei microtubuli generando un arresto del ciclo cellulare nelle fasi G0-G1 o G2-M. Il sirolimus inibisce una via proliferativa mediata dal suo recettore mTOR (mammalian target of rapamycin) legandosi alla proteina FKBP12 (FK506-binding protein 12) e quindi inibendo il recettore stesso e bloccando la cellula in fase G1/S. La ricerca nel campo dei DES di prima generazione ha evidenziato tendenzialmente un maggior potere antiproliferativo del sirolimus (late lumen loss medio ≤0.2 mm) rispetto al paclitaxel (late lumen loss medio 0.4 mm), parallelo ad un profilo di efficacia clinica apparentemente migliore21,22. Conseguentemente, la maggior parte dei dispositivi di nuova generazione sono stati sviluppati con eluzione di un farmaco -limus derivato, con poche eccezioni di utilizzo di derivati del taxolo. Everolimus è una molecola analoga del sirolimus con cui condivide il meccanismo d’azione ma rispetto al quale possiede una maggiore lipofilia e quindi rapido assorbimento nella parete vascolare. Dopo l’immissione sul mercato in ambito coronarico, il farmaco è stato prevalentemente confrontato con il paclitaxel, con risultati generalmente migliori sia in termini di sicurezza ed efficacia angiografica e clinica23,24. Zotarolimus è anch’esso un farmaco -limus, che rispetto al sirolimus ha mostrato generalmente un’azione antiproliferativa inferiore, con tassi di late lumen loss maggiori ma miglior profilo di sicurezza nei confronti della trombosi del dispositivo25,26. Risultati di non inferiorità clinica con profilo di sicurezza migliore in termini di trombosi sono stati confermati anche da studi di confronto con dispositivi al paclitaxel27. Infine biolimus, anche chiamato umirolimus, è un altro derivato altamente lipofilico del sirolimus, ed è anch’esso altamente attivo come citostatico sulle cellule muscolari lisce e facilmente assorbito dalla parete vascolare28.

Stent coronarici a rilascio di farmaco

Nei paragrafi che seguono verranno dettagliate, ove disponibili da istruzioni per l’uso, le caratteristiche principali sopra riportate per ogni stent analizzato (Tabelle 1-4).
















Inoltre saranno indicate le lunghezze/diametri disponibili, i limiti di espansione e la posizione dei marker del pallone rispetto allo stent su esso premontato29. Sono anche fornite alcune pratiche tabelle riassuntive per la rapida consultazione anche durante il lavoro quotidiano (materiale supplementare online). Il dato relativo alla durata minima della duplice terapia antiaggregante (DAPT) rinvenibile in letteratura nell’ambito di trial clinici randomizzati per ogni specifico prodotto, a seconda del contesto clinico di applicazione, verrà analizzato nella seconda parte in programma della trattazione.

POLIMERO FISSO

Xience Xpedition/Sierra/Skypoint (Abbott Medical Italia Srl)

La famiglia di DES Xience® (Abbott Vascular, Abbott Park, IL, USA) è disponibile sul mercato degli stent coronarici dal 2008. I nomi commerciali delle più recenti generazioni del dispositivo appartenente alla famiglia Xience comprendono: Xience Xpedition®, Xience Sierra® e Xience Skypoint®, che per ultimo ha ricevuto il marchio CE e l’approvazione FDA nel 2021.

Piattaforma metallica e design

Xience è un dispositivo premontato composto da una lega L-605 a base di cobalto-cromo (55% cobalto, 20% cromo, 15% tungsteno, 10% nickel). Lo spessore di maglia è di 81 µm. L’architettura dello stent con struttura slotted-tube prevede un disegno MULTI-LINK a 6 creste simmetriche (3 lunghe e 3 corte), collegate da tre link non lineari, per i diametri da 2.00 mm a 3.25 mm, ed un disegno a 9 creste non simmetriche (6 lunghe e 3 corte), collegate da tre link non lineari, per i diametri da 3.50 mm a 5.00 mm. Entrambi i disegni dello stent presentano l’anello dell’estremità prossimale con creste simmetriche. Per quanto riguarda la larghezza della cella, definita attraverso la maximum circular unsupported surface area (MCUSA), essa varia a seconda dei diametri da un’area pari a 5.57 mm2 fino a 10.76 mm2, rispettivamente per la piattaforma di diametro 2.50 mm e 5.00 mm. Il profilo d’ingresso dello stent è di 0.017” per Xience Sierra, Skypoint WH, Xpedition 48 e di 0.018” per Xience Skypoint large vessel; il profilo di attraversamento (crossing profile) è compreso tra 0.039” per Sierra e 0.053” per Skypoint. La navigability, pushability e trackability del sistema sono garantite da una serie di fattori: punta distale flessibile, sistema di posizionamento co-assiale con rinforzo del segmento prossimale della punta per ricentrare la guida, shaft distale costituito da un elemento unico e con rivestimento idrofilico, shaft intermedio con transizione priva di saldatura, shaft prossimale (ipotubo) robusto che trasmette linearmente la forza, profilo di crimpaggio ridotto. Inoltre, rispetto alla precedente generazione (Xience Sierra), Xience Skypoint presenta una migliore navigability e pushability dovuta ad un nuovo shaft che non presenta transizioni di diametro né saldature e ad una riduzione di 0.001”/0.0025 mm nel guidewire notch profile. La forza radiale dichiarata varia a seconda della piattaforma: per Xpedition 48, forza radiale pari a 1075 mmHg, recoil 2.4% su stent 3.0 x 48 mm portato a nominale; Sierra, forza radiale fino a 1195 mmHg, con recoil pari a 4.1% su stent 3.0 x 18 mm portato a nominale; Skypoint, forza radiale >350 mmHg quando sottoposta ad una deformazione plastica di 0.10 mm. Il rilascio alla pressione nominale garantisce assenza di foreshortening e quest’ultimo non supera comunque il 5% della lunghezza di lavoro a qualsiasi diametro di espansione.

Polimero e farmaco

Si tratta di uno stent a polimero fisso, rivestito da un duplice strato: uno strato di primer composto da poli n-butil-metacrilato (PBMA) ed uno strato di copolimero di fluoruro di vinilidene e di esafluoropropilene (PVDF-HFP) miscelato con il farmaco antiproliferativo everolimus, il cui rilascio è controllato fino a circa 120 giorni. Quest’ultimo è presente in quantità variabili da 39 a 300 µg in funzione delle dimensioni del dispositivo, con una concentrazione di farmaco stabile a 100 μg/cm2.

Sistema di rilascio e misure

Il sistema di rilascio prevede un pallone compliante con due marker radiopachi posizionati sullo shaft in posizione centrale rispetto alle estremità dello stent. Lo stent Xience Skypoint è disponibile in diametri da 2.0 mm a 5.0 mm ed in lunghezze da 8 mm a 48 mm. Gli stent di lunghezza 8 mm, 38 mm e 48 mm non sono disponibili con diametri di 4.5 mm e 5.0 mm (per lo stent 48 mm non sono inoltre disponibili i diametri 2.00 mm, 2.25 mm e 3.25 mm). Il limite di espansione per gli stent con diametri da 2.00 mm a 3.25 mm è 3.75 mm, mentre raggiunge i 5.75 mm per gli stent da 3.5 mm a 5.0 mm. Il dispositivo è compatibile con un catetere guida 5 Fr, ad eccezione degli stent con lunghezza 48 mm e quelli di diametro 4.5 mm e 5.0 mm, che richiedono un catetere guida 6 Fr.

Promus Elite (Boston Scientific SpA)

La famiglia di stent Promus (Boston Scientific, Malborough, MA, USA), originariamente introdotta con la piattaforma Element nel 2012, si è successivamente evoluta con i dispositivi Promus Premier ed infine Promus Elite.

Piattaforma metallica e design

La piattaforma dello stent Promus (Boston Scientific Pty Ltd) è costituita da una lega di platino-cromo (33% ferro, 33% platino, 18% cromo, 9% nichel, 3% molibdeno e tracce di manganese) che viene successivamente sottoposto a mordenzatura elettrolitica, elettrolucidatura in una soluzione di acido fosforico e passivazione nitrica. Il dispositivo presenta uno spessore di maglia che varia da 81 µm (0.003”) per i diametri 2.25-3.50 mm agli 86 µm (0.0034”) della piattaforma 4.00 mm. Il design della piattaforma è progettato come anelli collegati da connettori a distribuzione serpentina in configurazione tridimensionale a doppia elica a celle aperte, con un numero di creste e connettori diversificato in base alle dimensioni del dispositivo: diametro 2.25 mm prevede 8 creste e 2 connettori trasversali; i diametri da 2.50 mm a 3.50 mm comprendono 8 creste e 2 connettori trasversali, con 4 sull’estremità prossimale; il diametro maggiore di 4.00 mm presenta 10 creste e 2 connettori trasversali, 5 sull’estremità prossimale. La larghezza della cella, calcolata in base al diametro del cerchio più grande che può essere inscritto tra le maglie dello stent posizionato a pressione nominale, è pari a 0.91 mm per una piattaforma di diametro 3.0 mm. Il profilo d’ingresso è pari a 450 µm (0.018”) ed il crossing profile risulta 0.040” (1010 µm) o 0.041” (1041 µm) rispettivamente per i diametri 2.5/2.75 mm e 3.0 mm. Per quanto riguarda la flessibilità/conformabilità ai vasi e la navigabilità in vasi tortuosi calcolata del sistema, sono pari rispettivamente a 0.044 N/mm e 121 gf/cm (trackability per stent 3.0 mm). La forza radiale dichiarata è pari a 0.26 N/mm per lo stent 2.5 mm e 0.31 N/mm per lo stent 3.0 mm, con un recoil medio stimato del 3% ed un foreshortening riportato dal costruttore <3%.

Polimero e farmaco

Lo stent Promus Elite eluisce l’everolimus, un analogo maggiormente lipofilo della rapamicina (sirolimus), con effetti antiproliferativi e immunosoppressivi mediati dal legame con il recettore intracellulare FKBP12 e dalla successiva interferenza con la FRAP (FKBP12-rapamycin-associated protein). Un polimero a due strati, dello spessore di 7 µm, costituito da uno strato di primer in polibutil-metacrilato e da uno strato di matrice farmacologica non adesiva e durevole di polivinilidene fluoruro e copolimero di esafluoropropilene miscelato con everolimus (100 µg/cm2 di superficie dello stent, percentuale farmaco-polimero 17/83) regola l’eluzione del farmaco stesso. Livelli minimi di everolimus a livello sistemico sono rilevabili nei primi giorni dopo l’impianto, circa l’80% del farmaco viene rilasciato entro 30 giorni dall’impianto e, infine, l’everolimus sulla superficie dello stent non è più rilevabile dopo 120 giorni.

Sistema di rilascio e misure

Promus Elite è montato su un sistema monorail personalizzato (PEBAX), costituito da un catetere a palloncino semi-compliante a doppio strato, con uno strato esterno resistente ed uno interno flessibile, e da due marcatori radiopachi in platino-iridio di 1 mm. La piattaforma dello stent è stata sviluppata in diametri che vanno da 2.25 mm a 4.0 mm, con lunghezze disponibili da 8 mm a 38 mm e limiti di espansione variabili a seconda dei diametri di riferimento (raggiungono i 2.75 mm per lo stent 2.25 mm fino ad un massimo pari a 5.75 mm nello stent 4.00 mm).

Resolute Onyx/Onyx Frontier (Medtronic Italia SpA)

La famiglia di stent Resolute, commercializzata a partire dal 2012 dall’azienda Medtronic (Minneapolis, MN, USA) si è evoluta dalla prima versione (Resolute Integrity) alla più recente (Resolute Onyx Frontier).

Piattaforma metallica e design

Il DES Resolute Onyx/Onyx Frontier è costituito da una lega di cromo-cobalto con anima interna in lega di platino-iridio che garantisce un’eccellente radiopacità (descritta come >3 volte superiore alla densità media delle leghe comunemente utilizzate). Il dispositivo presenta uno spessore di maglia che varia a seconda del diametro e che si attesta a 81 μm per i modelli di diametro 2.00-4.00 mm, ed a 91 μm per i modelli di diametro 4.50-5.00 mm. Il design della piattaforma è caratterizzato da un monofilamento (quindi continuo) sinusoidale, con sezione ellittica e un design omogeneo, curvo e privo di angoli, che risulta privo di veri e propri connettori presentando infatti punti di fusione: vere e proprie “saldature” tra due cuspidi contrapposte delle corone. Ne esistono quattro modelli, a seconda della dimensione del vaso target: per i modelli di diametro 2.00-2.50 mm la struttura è caratterizzata da 2 punti di fusione e 6.5 corone, ed una cella con area di 1.4 mm2; per i modelli di diametro 2.75-3.00 mm la struttura è caratterizzata da 2 punti di fusione e 8.5 corone, ed una cella con area di 1.0 mm2; per i modelli di diametro 3.50-4.00 mm la struttura è caratterizzata da 2.5 punti di fusione e 9.5 corone, ed una cella con area di 1.1 mm2; per i modelli di diametro 4.50-5.00 mm la struttura è caratterizzata da 2.5 punti di fusione e 10.5 corone, ed una cella con area di 1.5 mm2. L’area della cella al diametro nominale equivale ad un minimo di 1.0 mm2 per i modelli di diametro 2.75-3.00 mm fino ad un massimo di 1.5 mm2 per i modelli di diametro 4.50-5.00 mm. Il profilo d’ingresso equivale a 0.019” per i modelli Onyx Frontier di diametro 3.00 mm (0.021” per Resolute Onyx 3.00 mm, non sono disponibili dati riguardanti i modelli di maggior diametro). Il profilo di attraversamento è 0.038” per stent Onyx Frontier da 3.0 mm di diametro (0.041” per Resolute Onyx 3.00 mm). La doppia anima cromo-cobalto/platino-iridio garantisce una spiccata flessibilità e conformabilità ai vasi (dati di analisi e modelling non disponibili). L’elevata forza radiale dichiarata per lo stent 3.00 mm, pari a 1338 mmHg-5.8 N/mm, deriva dal platino-iridio interno alla maglia di cui è costituito. Il fenomeno di recoil (alla rated burst pressure [RBP]) varia a seconda dei modelli dimensionali sopracitati, ovvero: 2% per i modelli di diametro 2.00-2.50 mm, 3.4% per i modelli di diametro 2.75-3.00 mm, 3.2% per i modelli di diametro 3.50-4.00 mm e 3.0% per i modelli di diametro 4.50-5.00 mm. Il foreshortening viene riportato dal costruttore sulla base del modello 3.0 x 18 mm, ed equivale a -1.8% se rilasciato alla dimensione nominale (3.0).

Polimero e farmaco

Il sistema polimerico fisso (Biolinx) è costituito da un polimero multicomponente anfifilico altamente biocompatibile, non infiammatorio né trombogenico. Il farmaco antiproliferativo zotarolimus, ovvero l’analogo sintetico di rapamicina o sirolimus, è applicato sull’intera superficie dello stent, ad una dose approssimativa di 160 μg/cm2, che risulta in un dosaggio massimo di farmaco di 317 μg nella versione dello stent con superficie più estesa (4.00 x 38 mm).

Sistema di rilascio e misure

Il sistema di rilascio è costituito da un sistema dual-flex, ovvero la combinazione di due strati del pallone: quello interno aumenta la flessibilità, quello esterno ne mantiene la forza. Esso conferisce inoltre una navigabilità migliorata (dichiarata del 16% circa) rispetto al precedente Resolute Onyx. La tecnologia proprietaria PowertracTM assicura un’ottima trasmissione della spinta (+36% pushability rispetto al precedente sistema Resolute Onyx). I due marker radiopachi in platino-iridio sono posizionati prossimalmente e distalmente rispetto allo stent. La piattaforma è disponibile in 73 misure: per i diametri 2.00 mm, lunghezze: 8, 12, 15, 18, 22, 26, 30 mm; per i diametri 2.25, 2.50, 2.75, 3.00, 3.50, 4.00 mm, lunghezze: 8, 12, 15, 18, 22, 26, 30, 34, 38 mm; per i diametri: 4.50, 5.00 mm, lunghezze: 12, 15, 18, 22, 26, 30 mm. Per quanto concerne, invece, i limiti di espansione, per i diametri 2.00, 2.25, 2.50 il limite è di 3.50 mm, per i diametri 2.75-3.00 è di 4.00 mm, per i diametri 3.50, 4.00 è di 5.00 mm, e per i diametri 4.50, 5.00 mm è di 6.00 mm.

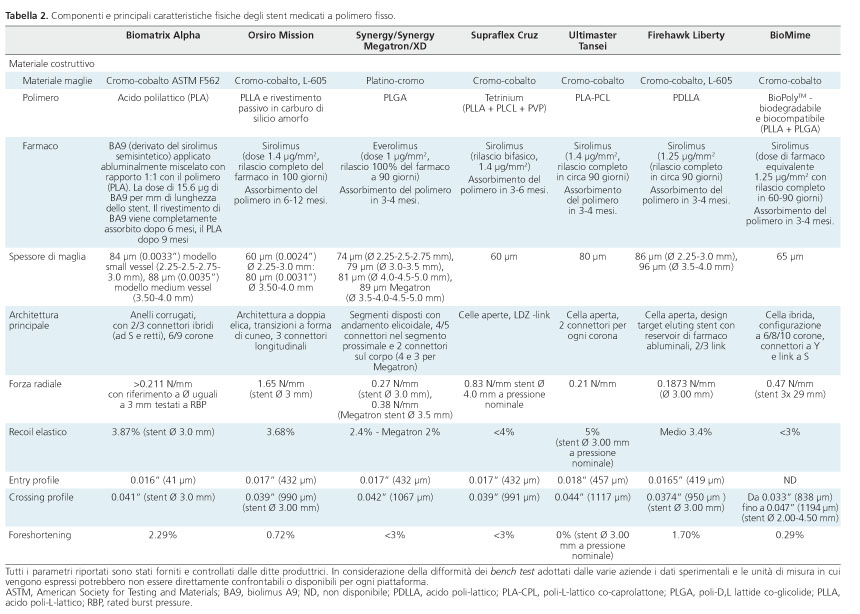

POLIMERO RIASSORBIBILE

Biomatrix Alpha (Acilia HS Srl)

Il sistema di stent coronarico a eluzione di farmaco BioMatrix AlphaTM (DES BioMatrix Alpha), commercializzato a partire dal gennaio 2016 dall’azienda Biosensors International Ltd (Singapore), appartiene alla famiglia di stent a polimero bioassorbibile nata con l’introduzione del primo stent nel 2008.

Struttura metallica e design

Lo stent è costituito da una piattaforma metallica in cromo-cobalto. Lo spessore di maglia è di 84 µm per i modelli small vessel (calibri 2.25, 2.5, 2.75, 3.0 mm), mentre è di 88 µm per i modelli medium vessel (calibri 3.5, 4.0 mm). Il disegno della struttura è ad anelli ondulati. Il modello small vessel prevede 6 corone e 2 connettori, mentre il modello medium vessel prevede 9 corone e 3 connettori. La larghezza delle celle in uno stent di calibro 3.0 mm varia da 1.58 mm di diametro a 2.70 mm con post-dilatazione eseguita con pallone 3.5 mm. Il profilo di entrata nella lesione è pari a 0.016”, quello di attraversamento (crossing profile) è 0.041” per stent da 3.0 mm di diametro. La pushability, trackability, flessibilità e conformabilità del dispositivo sono garantite dal rivestimento idrofilo W-Il e PTFE, il profilo d’ingresso conico e a punta bassa, la flessibilità del sistema e trasmissione di coppia, la struttura a celle aperte con ampia apertura della cella, il design ibrido con connettori di collegamento con forma ad S e connettori dritti. La forza radiale è pari a 0.211 N/mm con riferimento a diametri uguali a 3 mm testati a RBP ed il recoil elastico è ≤8% (3.9% per stent di calibro 3.0 mm). Il foreshortening è ≤10% (2.3%).

Polimero e farmaco

Lo stent è dotato di un rivestimento polimerico biodegradabile abluminale di acido polilattico. Lo stent contiene la molecola farmaceutica attiva Biolimus A9TM (BA9TM) incorporata nel rivestimento polimerico. BA9TM (USAN/INN: umirolimus) è un derivato del sirolimus semisintetico con proprietà lipofiliche 10 volte maggiori; la sua struttura rende il suo metabolismo più lento, ha un’elevata biodisponibilità locale ed ha una lunga emivita di 20 giorni a livello tissutale. L’acido polilattico viene combinato con il farmaco BA9TM e agisce come vettore per controllare il rilascio del farmaco dallo stent. Il polimero e il farmaco vengono miscelati in un rapporto 1:1 a una dose di 15.6 μg di farmaco per mm di lunghezza dello stent. Il rivestimento abluminale (di spessore 11 µm) viene completamente assorbito senza lasciare farmaco (dopo 6 mesi) o vettore del farmaco (dopo 9 mesi) sullo stent.

Sistema di rilascio e misure

La posizione dei marker, costituiti da bande di platino-iridio a due risvolti, è a 90 (± 2) cm e 100 (± 2) cm sullo stelo dalla punta. La lunghezza del marker prossimale è di 0.5 mm, mentre quella del marker distale è 0.9 mm. La gamma di ampiezze degli stent prevede tre categorie: i diametri 2.25 e 4.0 mm sono disponibili nelle lunghezze 9, 14, 19, 24, 29 mm; i diametri 2.50, 2.75, 3.0, 3.5 mm sono disponibili nelle lunghezze 9, 14, 19, 24, 29, 33, 36 mm. Il limite massimo di espansione dello stent è di 4.76 mm (espansione raggiunta da stent 3.0/19 mm postdilatato con pallone 5.0 mm a pressione nominale) per i modelli small vessel e di 5.95 mm (espansione raggiunta da stent 4.0/19 mm postdilatato con pallone 6.0 mm a pressione nominale) per i modelli medium vessel.

Orsiro Mission (Biotronik Italia SpA)

Biotronik Orsiro® è uno stent coronarico a rilascio di farmaco, a polimero bioassorbibile, introdotto nel mercato degli stent coronarici nel 2011. La sua evoluzione chiamata Orsiro® Mission, ha ricevuto il marchio CE nel 2020 e l’approvazione FDA nel 2021.

Piattaforma metallica e design

La piattaforma metallica è costituita da una lega di cromo-cobalto. Peculiarità del dispositivo è lo spessore di maglia, di soli 60 μm (0.0024”) per i calibri da 2.25 a 3.0 mm (piattaforma small vessel) e di 80 μm (0.0031”) per i calibri 3.50 e 4.0 mm (piattaforma standard vessel). Lo stent ha un’architettura a doppia elica con transizioni a forma di cuneo e 3 connettori longitudinali tra le eliche. Il diametro massimo di cella espansa varia da 3.59 mm per la piattaforma small vessel a 4.42 mm per la piattaforma standard vessel. Il profilo di ingresso è di 0.017” (432 µm) mentre il crossing profile è di 0.039” (990 µm) per il calibro 3.00 mm. Il grado di flessibilità e conformabilità alla parete del vaso è stato definito con un test, eseguito con la piattaforma 3.00 x 15 mm, che consiste nella misurazione della forza necessaria a piegare di 0.5 mm una porzione di 10 mm dello stent dispiegato. Questo test ha restituito un valore di rigidezza alla flessione pari a 6.16 N/mm2. La navigabilità in vasi tortuosi (trackability) è stata valutata con test standardizzato ASTM, il quale ha fatto registrare una forza di attraversamento del modello pari a 0.446 N. Il dispositivo esercita una forza radiale pari a 1.65 N/mm per lo stent di calibro 3.00 mm. Il recoil elastico del dispositivo si attesta ad un valore pari al 3.68%, ed il foreshortening risulta trascurabile (0.72%). La radiopacità del dispositivo è stata misurata confrontando lo stent con l’immagine radiografica di una lastra di alluminio di riferimento di spessore variabile: il test ha fornito un valore di 1.10 mmAl.

Polimero e farmaco

Lo stent è dotato di una struttura binaria con un rivestimento passivo in carburo di silicio amorfo (proBIO) ed un rivestimento attivo in acido poli-L-lattico (PLLA) bioassorbibile (BIOlute) che eluisce il farmaco antiproliferativo sirolimus ad un dosaggio di 140 μg/cm2. La lenta degradazione del PLLA consente il rilascio controllato del sirolimus, che avviene a una dose di 140 μg/cm2 nell’arco di circa 3 mesi.

Sistema di rilascio e misure

Lo stent è disponibile in calibri da 2.25 mm fino a 4.00 mm, nelle lunghezze 9, 13, 15, 18, 22, 26, 30, 35 e 40 mm. Il limite di espansione del dispositivo è di 4.0 mm per la piattaforma small vessel (calibri da 2.25 mm a 3 mm) e di 5.0 mm per la piattaforma standard vessel (calibri di 3.5 mm e 4.0 mm). I marker del pallone, realizzati in lega di platino-iridio, hanno il loro margine interno allineato con il vertice della corona.

Synergy/Synergy Megatron/XD (Boston Scientific SpA)

La piattaforma stent SynergyTM (Boston Scientific Corp., Malborough, MA, USA) è stata introdotta nel mercato europeo nel 2012. Dal 2020 la gamma Synergy è stata arricchita dal dispositivo Synergy Megatron dedicato all’angioplastica percutanea su vasi di grandi dimensioni o del tronco comune. Dal 2023 è stata introdotta nel mercato italiano la piattaforma aggiornata Synergy XD.

Piattaforma metallica e design

Il dispositivo consiste di una lega di platino-cromo (platino 33%, ferro 37%, cromo 18%, molibdeno 3%, nickel 9%, manganese tracce). Lo spessore delle maglie dello stent varia in base ai diversi diametri, a partire da 74 µm per le dimensioni più piccole fino a 89 µm dei dispositivi dedicati ai vasi di medie e grandi dimensioni. La larghezza della cella è calcolata in base al diametro del cerchio più grande che può essere inscritto tra le maglie dello stent quando lo stent è posizionato a pressione nominale ed è pari a 0.98 mm per gli stent di diametro 3.0 mm, con un minimo di 0.72 mm per il diametro 2.25 mm fino ad un massimo di 1.25 mm per il diametro 5.00 mm. Il design del frame dello stent prevede segmenti disposti secondo un andamento elicoidale con la presenza di un numero maggiore di connettori nella sezione prossimale del vaso (4/5 connettori nel segmento prossimale e 2 connettori sul corpo): questo consente la resistenza alla compressione assiale e permette di conservare un’elevata conformabilità (0.010 N/mm, quantità di torsione richiesta per curvare lo stent ad una specifica curvatura) e flessibilità (1.67 N/mm) nel corpo e nel segmento distale dello stent. La piattaforma Megatron presenta invece una struttura elicoidale a 12 picchi con 4 connettori nel segmento prossimale e 3 connettori sul corpo, con una distanza tra gli strut ridotta che, oltre a conferire maggiore resistenza alla compressione assiale, permette un’ottima visualizzazione dello stent all’angioscopia. Il profilo d’ingresso di questi stent è 0.017” (432 µm), quello di attraversamento della lesione 0.042”. La forza radiale dichiarata dalla ditta produttrice va da 0.27 N/mm per il diametro 2.5 mm a 0.45 N/mm per la piattaforma Megatron di diametro 5.0 mm. Il recoil dichiarato è <3% e il foreshortening è pari a -0.20 mm per stent da 5.0 mm.

Polimero e farmaco

Lo stent Synergy rilascia everolimus (dose nominale minima: 39 μg, per lo stent 2.25 x 8 mm, dose nominale massima: 364 μg sullo stent 4 x 48 mm). La superficie abluminale dello stent è arrotondata ed è rivestita con una matrice polimerica bioriassorbibile composta di poli-D,L lattide co-glicolide (PLGA) a cui è miscelato il farmaco antiproliferativo. Questo sistema di farmaco e polimero (denominata tecnologia Synchrony) garantirebbe il completo rilascio del farmaco in 3 mesi e il completo riassorbimento del polimero in 4 mesi.

Sistema di rilascio e misure

La piattaforma SD rinnova il sistema di rilascio: nuovo disegno del mid-shaft di lunghezza aumentata con tecnologia a tagli laser a pattern variabile per incrementare la flessibilità del sistema senza comprometterne la pushability, estensione del rivestimento idrofilico su tutto lo shaft medio e distale per incrementare la trackability. I marker del pallone in platino-iridio misurano 1 mm e sono nominalmente posizionati a 0.015” oltre ad ogni estremità. Le misure disponibili per il dispositivo Synergy sono le seguenti: diametro 2.25, 2.5, 2.75, 3.0, 3.5, 4.0, 4.5, 5.0 mm (Megatron: 3.5, 4.0, 5.0 mm) e lunghezza 8, 12, 16, 20, 24, 28, 32, 38, 48 mm. I limiti di espansione per i diversi diametri sono 3.5 mm per gli stent più piccoli (2.25, 2.5, 2.75 mm), 4.25 mm per quelli da 3.0 e 3.5 mm, 5.75 mm per quelli di grandi dimensioni (4.0, 4.5, 5.0 mm); la piattaforma Megatron raggiunge invece un limite di post-espansione di 6.0 mm.

Supraflex Cruz (Eukon Srl)

Lo stent coronarico Supralfex Crux (Sahajanand Medical Technologies Pvt Ltd, Surat, India) è uno stent balloon-expandable con polimero biodegradabile a rilascio di farmaco commercializzato dal 2019.

Struttura metallica e design

La piattaforma, denominata Tetrinium, è costituita da una struttura in cromo-cobalto (L-605) con uno spessore di maglia di solo 60 µm per tutto il diametro dello stent. Il profilo d’ingresso è di 0.017”, quello di attraversamento è di 0.039”. L’architettura della piattaforma è a celle aperte con un LDZ-link nella sua ultima versione, che sostituisce l’S-link della precedente, con un’area di cella pari a 5.5 mm2. Non sono disponibili dati specifici sulla pushability, flessibilità e conformabilità alla parete del vaso. Per quello che riguarda la trackability invece è segnalata una forza media di spinta di 0.10 N per le misure di 38 mm e 40 mm. La forza radiale è definita pari a 1177 mmHg. Dopo il rilascio lo stent presenta un accorciamento <3% e un recoil <4%.

Polimero e farmaco

Il polimero biodegradabile di Supraflex Cruz è costituito da una combinazione di elementi idrofobici e idrofilici: poli-L-lattico, poli-L-lattico co-caprolattone e polivinilpirrolidone. Insieme al polimero la superficie della piattaforma è rivestita uniformemente da un farmaco immunosoppressore, il sirolimus, ad una concentrazione di 140 μg/cm2, con uno spessore del rivestimento da 4 µm a 6 µm. Il farmaco ha un rilascio bifasico con l’80% che viene rilasciato nei primi 30 giorni e il restante 20% nei successivi 3 mesi, mentre il polimero viene degradato tra i 9 e i 12 mesi.

Sistema di rilascio e misure

I due marker radiopachi sono posizionati prossimalmente e distalmente rispetto allo stent. Lo stent è disponibile in tutte le misure tra 2.0 mm e 4.50 mm di diametro e 8 mm e 48 mm di lunghezza. Il limite di espansione è di 3.25 mm per le misure di 2.0 e 2.25 mm, di 4.25 mm per le misure da 2.50 mm a 3.50 mm e di 5.50 mm per le misure di 4.0 e 4.50 mm.

Ultimaster Tansei (Terumo Corp.)

Lo stent coronarico Ultimaster (Terumo Corp., Tokyo, Giappone) è costituito da un BMS al cromo-cobalto e una matrice polimerica bioriassorbibile. Ultimaster Tansei ed Ultimaster Nagomi sono le ultima evoluzioni degli stent Ultimaster, disponibili sul mercato rispettivamente dal 2018 e 2023.

Struttura metallica e design

La piattaforma è caratterizzata da strut sottili (80 µm) con architettura a cella aperta e 2 connettori per corona. Per quanto riguarda Tansei, sono disponibili due piattaforme, una per piccoli vasi (diametri da 2.25 a 3.0 mm) e una per grandi vasi (da 3.5 a 4.0 mm), caratterizzate anche da differente espansione massima della cella (rispettivamente, 9.2 mm2 e 14.5 mm2). Sono invece disponibili per Nagomi tre piattaforme, una per piccoli vasi (diametri da 2.0 a 2.5 mm), una per vasi di medio calibro (2.75-3.0 mm) e una per grandi vasi (da 3.5 a 4.5 mm), caratterizzate anche da differente espansione massima della cella (rispettivamente, 17.7 mm2, 24.6 mm2 e 40.1 mm2). Il profilo d’ingresso è pari a 0.018” (0.45 mm) e quello di attraversamento della lesione varia da 0.039” a 0.044” (1.0-1.12 mm) in base alla taglia della piattaforma. Ultimaster Tansei offre ottime performance in termini di flessibilità e conformabilità (rispettivamente 1.2 N e 7.2 N di forza necessari a flettere il corpo/punta dello stent mediante l’impiego di una cella di carico UTM), navigabilità (0.5 N di resistenza al passaggio della prima curva del modellino Nanto PTCA) e pushability (1.1 N di forza trasmessa rispetto ai 2 N applicati) grazie alla piattaforma in lega di cromo-cobalto, slotted tube a celle aperte, con design a 2 connettori, e ridotto spessore di maglia, il rivestimento idrofilico M coat sullo shaft distale e la punta distale flessibile nelle tortuosità e resistente nelle lesioni molto calcifiche. I bench test riportano una forza radiale di 0.21 N/mm e un recoil medio del 5%. Il foreshortening riportato è pari allo 0% per lo stent 3.00 mm a pressione nominale. Al momento, il produttore non ha rilasciato dati di bench test relativi a flessibilità/conformabilità, navigabilità e pushability per Ultimaster Nagomi.

Polimero e farmaco

La struttura polimerica bioassorbibile di Ultimaster è costituita da poli (DL-lattide-co-caprolattone) contenente sirolimus. La matrice polimerica è posta sul versante abluminale dello stent all’interno di piccoli reservoir con tecnologia “a gradiente” (ossia con risparmio delle zone a più alto stress meccanico per prevenire il fenomeno di polymer cracking), mentre il lato luminale dello stent è libero da farmaci e polimeri, con l’obiettivo di migliorare il processo di endotelializzazione. Entro 3-4 mesi il polimero viene metabolizzato in anidride carbonica e acqua.

Sistema di rilascio e misure

Lo stent è montato su un pallone semi-compliante in polimero di nylon (nylon 12) con pressione nominale 11 atm e RBP 16 atm. Sono presenti due marker radiopachi posizionati 0.25 mm esternamente allo stent. La spalla del pallone è a 0.75 mm dallo stent. Per Tansei, la gamma di misure disponibili include 9 lunghezze (9, 12, 15, 18, 12, 24, 28, 33, 38 mm) per ognuno dei 6 diametri (2.25, 2.50, 2.75, 3.00, 3.50, 4.00 mm). Il limite di espansione è pari a 4.5 mm per la piattaforma per piccoli vasi e 5.5 mm per la piattaforma per grandi vasi. Per Nagomi, la gamma di misure disponibili include 11 lunghezze (9, 12, 15, 18, 21, 24, 28, 33, 38, 44, 50 mm) per ognuno degli 8 diametri (2.0, 2.25, 2.50, 2.75, 3.00, 3.50, 4.00, 4.50 mm). Il limite di espansione è pari a 3.5 mm per la piattaforma per piccoli vasi, 4.5 mm per la piattaforma intermedia e 6.25 mm per la piattaforma per grandi vasi.

Firehawk Liberty (Microport CRM Srl)

Lo stent coronarico Firehawk (Shanghai MicroPort Medical Group, Shanghai, Cina), è giunto alla terza generazione con il dispositivo Firehawk Liberty, che ha ricevuto il marchio CE nel 2019.

Struttura metallica e design

Lo stent è costituito da una piattaforma metallica in cromo-cobalto. La piattaforma è caratterizzata da strut sottili (86 µm per gli stent con diametro 2.25-3.0 mm; 96 µm per gli stent con diametro 3.5-4.0 mm) con architettura a cella aperta. La larghezza di cella risente delle diverse dimensioni della piattaforma: da 0.80 mm (diametro 2.25 mm) a 1.02 mm (diametro 4.00 mm). Lo stent è prodotto in tre taglie (S, small, per i diametri da 2.25 a 2.5 mm; M, medium, per i diametri da 2.75 a 3.0 mm; L, large per i diametri da 3.5 a 4.0 mm), che differiscono anche per numero di link per corona (2 per la taglia S e M; 3 per la taglia L). Il profilo d’ingresso è molto ridotto e pari a 0.0165” ed il crossing profile risulta 0.0374”. Il grado di flessibilità e conformabilità, sebbene queste non siano state quantificate da bench test, è ottimizzato grazie al design a celle aperte, al basso numero di link per corona, l’assenza di rivestimento polimerico sulle maglie dello stent e il suo posizionamento esclusivamente all’interno di scanalature abluminali, il palloncino a doppio strato caratterizzato da materiali morbidi (nylon e Pebax) combinati con il design a rigidezza variabile dello shaft esterno e lo shaft interno caratterizzato da un doppio strato di PTFE e nylon. La navigabilità è stata valutata in termini di riduzione della forza necessaria per l’avanzamento in un vaso di prova vs Xience Xpedition (misurati con stent da 4.0 mm di diametro e 38 mm di lunghezza) in una distanza minima di 50 mm (Firehawk Forza: 0.39 N vs Xience Forza: 0.54 N) e massima di 200 mm (Firehawk Forza: 1.27 N vs Xience Forza: 1.52 N). I bench test riportano una forza radiale compresa tra 0.18 e 0.23 N/mm a seconda del diametro dello stent e un recoil medio del 3.4%. Il foreshortening medio è compreso tra 1.95% e 5.30%.

Polimero e farmaco

La matrice polimerica è sviluppata in acido polilattico (PDLLA) contenente sirolimus. Sul versante abluminale delle maglie dello stent sono presenti reservoir contenenti la matrice polimerica biocompatibile e riassorbibile ed il farmaco antiproliferativo. La dose di sirolimus è di 0.3 µg/mm2. Il 90% del farmaco viene eluito nei primi 90 giorni, mantenendo una concentrazione costante nel tessuto per i primi 3 mesi.

Sistema di rilascio e misure

Lo stent Firehawk Liberty è montato su un palloncino semi-compliante a doppio strato, uno strato più interno in nylon che resiste ad alte pressioni e diminuisce il profilo del pallone; uno strato più esterno in Pebax che aumenta la complianza e la conformabilità del pallone e riduce il dislocamento dello stent. Il pallone è caratterizzato da due marker radiopachi in platino-iridio. La spalla del pallone è esterna rispetto al marker (0.5 ± 0.5 mm) e lo stent è interno rispetto al marker (0.5 ± 0.5 mm). La gamma di misure disponibili include 12 lunghezze (8, 13, 16, 18, 21, 23, 26, 29, 31, 33, 35, 38 mm) per i diametri 2.75, 3.00, 3.50, 4.00 mm. Per lo stent di diametro 2.25 sono disponibili le lunghezze comprese tra 8 mm e 29 mm, mentre per lo stent di diametro 2.50 mm sono diponibili le lunghezze comprese tra 8 mm e 33 mm. Il limite di espansione è pari a 2.75 mm per la taglia S, 3.5 mm per la taglia M, 4.5 mm per la taglia L.

Biomime (Sintec Srl)

Lo stent BioMime (Meril Life Sciences Pvt. Ltd., Gujarat, India) è uno stent balloon-expandable che ha ricevuto il marchio CE nel 2010.

Struttura metallica e design

La struttura metallica dello stent è costituita da una lega di cromo-cobalto. Lo spessore della maglia è di 65 µm (0.065 mm), mentre l’architettura di maglia è a celle ibride (celle aperte al centro dello stent, celle chiuse ai margini), collegate da connettori a Y e link a S. L’area del cerchio più grande iscrivibile all’interno delle maglie per uno stent di diametro 3 mm espanso nominale è pari a 0.71 mm2. Il profilo d’ingresso è pari a 0.016”, il crossing profile varia tra 0.83 mm (0.033”) per gli stent di calibro 2.0 mm e 1.19 mm (0.047”) per gli stent di calibro 4.5 mm. Per quanto riguarda pushability, flessibilità, conformabilità alla parete del vaso e navigabilità, è segnalata un’efficienza di spinta del 36.39% (vs Synergy 24.30%, Xience Alpine 24.93%) con una forza di tracciamento finale media di 2.89 N. La forza radiale media riferita ad uno stent di dimensioni 3 x 29 mm è pari a 0.47 N/mm2; il recoil dichiarato è 3.38% mentre il foreshortening medio è dello 0.29%.

Polimero e farmaco

Lo stent è equipaggiato con polimero biodegradabile e biocompatibile (BioPoly) in PLLA e PLGA, medicato con sirolimus (dose equivalente di farmaco 125 µg/cm2) come agente antiproliferativo (tempo di eluzione: 30-40 giorni). Lo spessore del polimero è di 2 µm e il suo riassorbimento avviene in circa 60 giorni dopo l’impianto.

Sistema di rilascio e misure

Lo stent è disponibile nei diametri tra 2.0 mm e 4.5 mm e nelle lunghezze da 8 a 48 mm. Un’evoluzione di questo stent è il BioMime Morph, uno stent troncoconico con 2 diametri differenti a livello prossimale e distale che, abbinato ad una lunghezza fino a 60 mm, è dedicato al trattamento di lesioni lunghe. Il limite di espansione è di 3 mm per le misure di 2-2.25 mm, di 4 mm per le misure da 2.75 mm a 3.5 mm e di 5 mm per le misure di 4 e 4.5 mm. Il pallone presenta due marker radiopachi in platino-iridio che delimitano l’area di espansione e i margini dello stent.

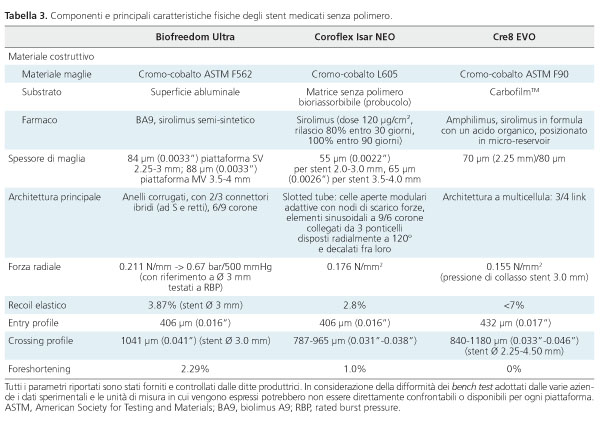

SENZA POLIMERO

Biofreedom Ultra (Acilia HS Srl)

Lo stent BiofreedomTM Ultra (Biosensors International Newport Beach, CA, USA) è stato introdotto in commercio nell’anno 2020.

Struttura metallica e design

Lo stent è costituito da una lega di cromo-cobalto e privo di polimero e di carrier che presenta una superficie abluminale selettivamente microstrutturata (tecnologia SMS [selectively micro-structured surface]) che permette di aumentare l’area di superfice per rilasciare BA9), La piattaforma dello stent Biofreedom presenta un’architettura composta da 6 (negli stent con diametro da 2.25 a 3 mm) o 9 (negli stent con diametro da 3.5 a 4 mm) corone, con sistema di collegamento Quadrature LinkTM e spessore delle maglie rispettivamente di 84 μm e 88 μm. La larghezza delle celle in uno stent di calibro 3.0 mm varia da 1.58 mm di diametro a 2.70 mm con post-dilatazione eseguita con pallone 3.5 mm. Il profilo d’ingresso nella lesione è pari a 0.016”, quello di attraversamento della lesione è pari a 0.041” per uno stent da 3.0 mm di diametro. La trackability, pushability e flessibilità/conformabilità del dispositivo sono garantite dalle medesime caratteristiche riportate dalla piattaforma Biomatrix Alpha. La forza radiale è >0.67 bar/500 mmHg (0.211 N/mm con riferimento a diametri di 3 mm testati a RBP) e il recoil dichiarato è 3.87% con riferimento a diametri di 3 mm. Il foreshortening dichiarato è del 2.29%.

Farmaco

Il BA9, analogo semisintetico del sirolimus, è presente solo nella superficie abluminale dello stent. Esso inibisce la proliferazione delle cellule muscolari lisce, è dotato di elevata lipofilia e viene trasferito nella parete del vaso per circa 28 giorni, consentendo una rapida riendotelizzazione dello stent.

Sistema di rilascio e misure

La posizione dei marker, costituiti da bande di platino-iridio a due risvolti, è a 90 (± 2) cm e 100 (± 2) cm sullo stelo dalla punta. La lunghezza del marker prossimale è di 0.5 mm, mentre quella del marker distale è 0.9 mm. Le lunghezze disponibili vanno da 9 mm a 36 mm (9, 14, 19, 24, 29, 33, 36 mm) e i diametri da 2.25 mm a 4 mm (2.25 2.5, 2,75, 3.0, 3.5, 4.0 mm). Gli stent di diametro 2.25 mm e 4 mm non hanno disponibilità di lunghezze 33 mm e 36 mm. Il limite di espansione per le piattaforme 2.25-3 mm (maglie di 84 µm) è di 4.76 mm, mentre per le piattaforme 3.5-4 mm (maglie di 88 μm) è di 5.95 mm.

Coroflex Isar NEO (B. Braun Milano SpA)

Lo stent Coroflex ISAR (ultima evoluzione: Coroflex ISAR NEO) (B. Braun, Melsungen, Germania) è uno stent balloon-expandable che ha ricevuto il marchio CE nel 2014.

Struttura metallica e design

Costituito da una lega di cromo-cobalto senza polimero, lo stent ha uno spessore di maglia di 55 µm (0.055 mm) per gli stent di calibro fino a 3 mm e di 65 µm (0.065 mm) per gli stent di calibro superiore. L’architettura è slotted-tube a celle aperte modulari adattive con nodi di scarico forze. La versione standard, nei diametri da 3.5 mm a 4.0 mm, presenta elementi sinusoidali a 9 corone collegati reciprocamente da 3 ponticelli disposti radialmente a 120° e decalati fra loro. La versione small vessel, nei diametri da 2.0 mm a 3.0 mm, ha invece elementi sinusoidali a 6 corone collegati reciprocamente da tre ponticelli disposti radialmente a 120° e decalati fra loro. La larghezza delle celle varia da un minimo di 1.7 mm (per lo stent di diametro 2.0 mm) ad un massimo di 2.44 mm (per lo stent di diametro 4.0 mm). Il profilo d’ingresso è pari a 0.016”, mentre quello di attraversamento varia tra 0.79 mm (0.031”) e 0.96 mm (0.038”). La flessibilità dello stent, considerato che non esiste comunque un test univoco al di fuori della prova pratica, è di 150 mN per lo stent 3.0 x 19 mm premontato sul sistema di rilascio e di 39 mN per lo stesso stent dopo espansione. Non sono disponibili dati specifici di trackability e pushability. La forza radiale è di 0.176 N/mm2, il recoil dichiarato è 2.8% mentre il foreshortening medio è 1.0%.

Farmaco

Lo stent è dotato di una matrice farmacologica bioassorbibile sul versante parietale (microporoso) di sirolimus (120 µg/cm2, agente antiproliferativo con tempo di eluzione: 80% entro 30 giorni, completo entro 90 giorni) e probucolo utilizzato come eccipiente di matrice.

Sistema di rilascio e misure

Il pallone presenta due marker radiopachi che delimitano l’area di espansione e i margini dello stent. Lo stent è disponibile nei diametri tra 2.0 mm e 4.0 mm e nelle lunghezze da 9 a 38 mm. Il limite di espansione è di 3.5 mm per i diametri fino a 3.0 mm e di 5.0 mm per i diametri 3.5 e 4.0 mm.

Cre8 EVO (Cis SpA)

Cre8TM EEVO è uno stent medicato balloon-expandable senza rivestimento di polimero, introdotto sul mercato nell’anno 2011.

Struttura metallica e design

La struttura metallica principale è costituita da una lega di cromo-cobalto. Lo stent presenta un sottile rivestimento in carbonio (CarbofilmTM) integrale e permanente dotato di microreservoir contenente amphilimus. Lo spessore della maglia è 70 µm per il diametro di 2.25 mm e 80 µm per le rimanenti dimensioni. L’architettura è a multicellula con 3 link per i diametri da 2.0 a 3.0 mm, 4 link per i diametri da 3.5 a 4.5 mm. Il massimo diametro inscritto nella cella espansa al massimo diametro di espansione è pari a 2.75 mm per gli stent 2.00-2.25 mm, 3.5 mm per gli stent 2.50-3.00 mm e fino a 4.0 mm per gli stent 3.5-4.5 mm. Il profilo d’ingresso è pari a 0.017”. Il crossing profile varia da 0.84 mm per il diametro da 2.25 mm fino a 1.18 mm per quello da 4.5 mm. Non sono note informazioni né su flessibilità e conformabilità alla parete né sulla navigabilità nel vaso. La forza radiale è quantificata come pressione di collasso dello stent di diametro 3.0 mm ed è pari a 1.55 bar, il recoil è <7% con assenza di foreshortening.

Farmaco

Lo stent rilascia la molecola amphilimus, un analogo del sirolimus associato ad una formulazione di acidi grassi che agisce come carrier e viene riportata come migliorativa circa la biodisponibilità, la distribuzione cellulare e la stabilità del farmaco. Questo permette un picco di concentrazione del farmaco nei tessuti durante i primi giorni con un rilascio del 50% del farmaco in circa 18 giorni, 65-70% entro 30 giorni sino un rilascio completo entro 90 giorni.

Sistema di rilascio e misure

Presenta un marker radiopaco in platino ad ogni estremità dello stent stesso e un marker del pallone allineato con il vertice della corona del dispositivo. La gamma di diametri comprende 2.00 mm, 4.0 mm e 4.5 mm con lunghezze di 9, 13, 16, 20, 26, 33 mm; il diametro di 2.25 mm con lunghezze di 9, 13, 16, 20, 26, 33, 40 mm; il diametro di 2.50 mm, 2.75 mm, 3.0 mm, 3.5 mm con lunghezze di 9, 13, 16, 20, 26, 33, 40, 46 mm. Per quanto riguarda i limiti di espansione raccomandati sono di 3.05 mm per i dispositivi di diametro 2.25 e 2.50 mm, 3.85 mm per i diametri di 3.00 e 3.50 mm e 5.05 mm per i diametri di 4.0 e 4.5 mm.

LIMITAZIONI

Il presente lavoro è principalmente descrittivo e, ove possibile, sono state dettagliate le caratteristiche specifiche per ogni piattaforma. La principale fonte di tali informazioni è da riferirsi alle istruzioni per l’uso e schede tecniche di ogni stent. Queste pubblicazioni sono a cura delle aziende produttrici e possono contenere dati o parametri talvolta difficilmente comparabili perché frutto di bench test complessi e non completamente condivisi o standardizzati. Ove necessario, il gruppo di lavoro si è interfacciato con i Therapy Specialists/Medical Affairs Managers di riferimento per l’Area Triveneto delle aziende medicali coinvolte, allo scopo di chiarire o verificare le informazioni riportate. Nonostante ciò, il carattere informativo e riassuntivo della pubblicazione consentirà al cardiologo interventista interessato di reperire facilmente le informazioni più aggiornate per ogni dispositivo trattato.

CONCLUSIONI

Il presente lavoro, frutto dell’impegno del gruppo di lavoro GISE Young Triveneto, coordinato da GISE delegazione regionale del Veneto, espone le principali caratteristiche strutturali e farmacologiche dei più comuni DES attualmente disponibili sul mercato nazionale italiano. Similitudini e differenze delle varie piattaforme sono organicamente riportate al fine di aumentare la cultura tecnica del cardiologo interventista, fornire un supporto accessibile alla ricerca di dettagli specifici e, in ultima analisi, aumentare la consapevolezza e l’appropriatezza nella scelta del dispositivo più adeguato al contesto clinico. In questa stessa ottica, la seconda parte del lavoro che apparirà prossimamente sulle pagine del Giornale Italiano di Cardiologia, sarà focalizzata sull’analisi delle evidenze disponibili per ogni piattaforma nell’ambito dei più rilevanti sottogruppi di pazienti che ogni giorno giungono all’attenzione del clinico e del cardiologo interventista.

RIASSUNTO

STENT PANORAMA è un progetto realizzato dal comparto Young di cardiologi interventisti del Triveneto coordinati dalla Società Italiana di Cardiologia Interventistica (GISE) delegazione Veneto. La trattazione prevede due parti: la prima, qui riportata, è finalizzata a descrivere in maniera standardizzata e facilmente fruibile le principali caratteristiche costruttive e tecnologiche degli stent medicati di ultima generazione e maggiormente utilizzati nei laboratori di emodinamica italiani. La seconda, a seguire, avrà lo scopo di riassumere le principali evidenze scientifiche relative alle performance dei singoli dispositivi con particolare riferimento a sottogruppi di interesse clinico. L’ambizioso obiettivo del gruppo di lavoro STENT PANORAMA è quello di fornire al cardiologo interventista una conoscenza approfondita, pratica e funzionale degli stent medicati attualmente disponibili nell’arsenale terapeutico moderno, per promuovere una strategia terapeutica su misura per il paziente.

Parole chiave. Cardiopatia ischemica; Stent coronarici; Stent medicati.

RINGRAZIAMENTI

Si ringraziano per la disponibilità ed il supporto i seguenti Therapy Specialists/Medical Affairs Managers delle aziende medicali i cui prodotti sono stati inclusi nella trattazione: Mariajose Lopera, Alessia Antelmi per Xience Sierra/Xpedition (Abbott Medical Italia Srl); Enrico Pini per Orsiro Mission (Biotronik Italia Spa), Francesca Bonizzoni, Andrea Franzoso, Raffaella Di Prima per Ultimaster Tansei (Terumo Corp.); Giacomo Falaschi, Galimi Gianfranco per Firehawk Liberty (Microport CRM Srl); Francesca Martella per Synergy/Synergy Megatron (Boston Scientific SpA); Roberto Marcolin per Biomime (Sintec Srl); Teresa Venturini per Coroflex Isar NEO (Braun Milano SpA); Sabrina Silvino, Francesco Dottorini per Biomatrix Alpha (Acilia HS Srl) e Biofreedom Ultra (Acilia Srl); Fabio Cagnin per Resolute Onyx (Medtronic Italia SpA); Andrea Tozzi per Cre8 EVO (Cis SpA); Daniela Marchesi per Supraflex Cruz (Eukon Srl); Francesca Martella per Promus Elite (Boston Scientific SpA).

Un ricordo speciale è rivolto a Michele Pighi, compianto collega e amico, che ci ha accompagnato nella creazione del gruppo di lavoro e nella stesura del progetto. A Lui dedichiamo quanto realizzato, nella speranza di mantenere viva l’intensa passione e profonda cultura scientifica delle quali siamo stati testimoni.
